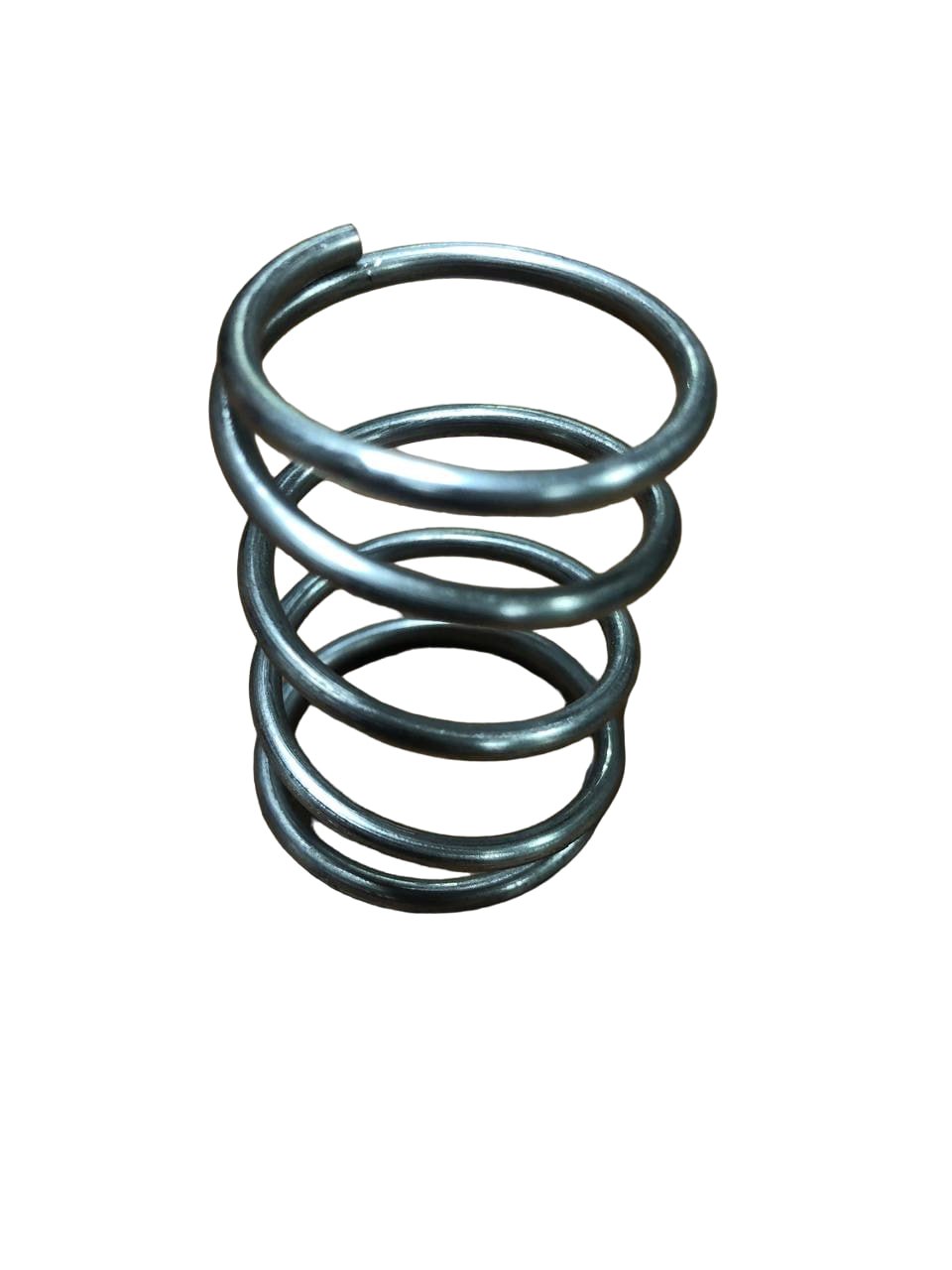

Пружины сжатия

Уральский пружинный завод изготавливает пружины сжатия горячей и холодной навивки из прутка, проволоки диаметром от 0,5 мм до 50,0 мм.

Пружинами сжатия называют пружины, которые по характеру своей работы работают на сжатие и воспринимают продольно-осевые нагрузки, сжимающие пружину в целом. Основной вид деформации витков — кручение. Наибольшее применение имеют цилиндрические винтовые пружины из круглой стальной проволоки, также применяются пружины из материалов квадратного и прямоугольного сечений.

Конфигурация

По форме пружины сжатия разделяются:

Цилиндрические и конические пружины, работающие на сжатие, по виду опорных плоскостей делятся:

Среди конических различают пружины с постоянным углом наклона, пружины с постоянным шагом.

Цилиндрические и конические пружины разделяются по направлению навивки:

Марки стали

Для производства пружин на ООО «Уральский Пружинный Завод» используются следующие марки сталей: ст65–ст85, 60Г–70Г, 55С2–60С2, 55С2А–60С2А, 50ХГА, 60С2ХА, 60С2ХФА, 51ХФА.

Как посчитать витки

Расположите пружину торцом к себе и проверните её вокруг своей оси (проходящей через центр, вдоль длины пружины) так, чтобы конец витка расположился на «12 часах». Теперь обратите внимание, в какую сторону закручивается проволока: если по часовой стрелке, то навивка «правая», если против часовой — «левая». Посчитайте количество оборотов, которые делает проволока, с точностью до 0,25 витка. Количество оборотов называется количеством «витков всего» (n1). Посмотрите, прижимаются ли крайние витки к предыдущим. Такие прижатые крайние витки называются «поджатые». Поджатые витки не участвуют в работе пружины и служат для придания пружине устойчивой опоры. Количество «витков всего» (n1) = количество «рабочих витков» (n0) + количество «поджатых витков». Таким образом, вычитая число «поджатых витков» из числа «витков всего», вы получите количество «рабочих витков» (n0), то есть число витков, непосредственно влияющих на силовую характеристику пружины.

Шлифовка торцов

Крайние витки пружин могут подвергаться шлифовке или по требованию заказчика крайние витки только поджимаются. Шлифовка может быть полностью автоматической, полуавтоматической, ручной, может быть «мокрой» или «сухой». Пружины диаметром проволоки меньше 0,05 мм не шлифуются.

Обжатие и заневоливание пружин

Обжатие пружин сжатия является способом контроля качества на соответствие пружины заданным в КД параметрам. Обжатием устраняются неравномерность шага витков и неполное поджатие крайних витков пружины, достигается некоторая стабилизация пружины. В результате обжатия свободная высота пружины незначительно уменьшается, величина такой осадки пружины зависит от напряжения в металле при навивке, от диаметра проволоки, от режимов термообработки и др.

Конические и фасонные пружины

Уральский пружинный завод изготавливает конические и фасонные пружины сжатия по чертежам Заказчика.

Цилиндрические пружины сжатия по своей конструкции могут быть сжаты до соприкосновения витков, т. е. до высоты Н = nd. Конические же пружины сжатия могут быть сжаты до высоты, равной диаметру проволоки. Конические винтовые пружины имеют более высокую стойкость к боковому изгибу по сравнению с цилиндрическими пружинами.

Изготовление конических и фасонных пружин

Конические пружины навивают так, чтобы при сжатии пружины виток входил в виток с очень малым зазором. При нагрузке конической пружины наибольшее напряжение возникает в витке с наибольшим радиусом. По параметрам этого витка определяют допустимую нагрузку на пружину. Конусная пружина представляет собой усечённый конус, обладающий свойством упругой деформации. Данная пружина меняет свои размеры под воздействием силы и возвращается в первоначальное состояние после прекращения воздействия.

Выделяют конические пружины с различными видами опорных витков:

Покрытие пружин

На пружины наносят покрытия для защиты от коррозии и для улучшения внешнего вида. Покрытия различаются по устойчивости: от устойчивости при эксплуатации в обычных условиях до устойчивости при работе пружины в агрессивных к металлу средах. В зависимости от требований КД Заказчика пружины, изготовленные на Уральском пружинном заводе, могут быть как с покрытием, так и без покрытия.

Мы готовы обеспечить нанесение на пружины следующих покрытий:

Система менеджмента качества предприятия сертифицирована на соответствие требованиям международного стандарта ISO 9001:2008 органом по сертификации Bureau Veritas Certification.

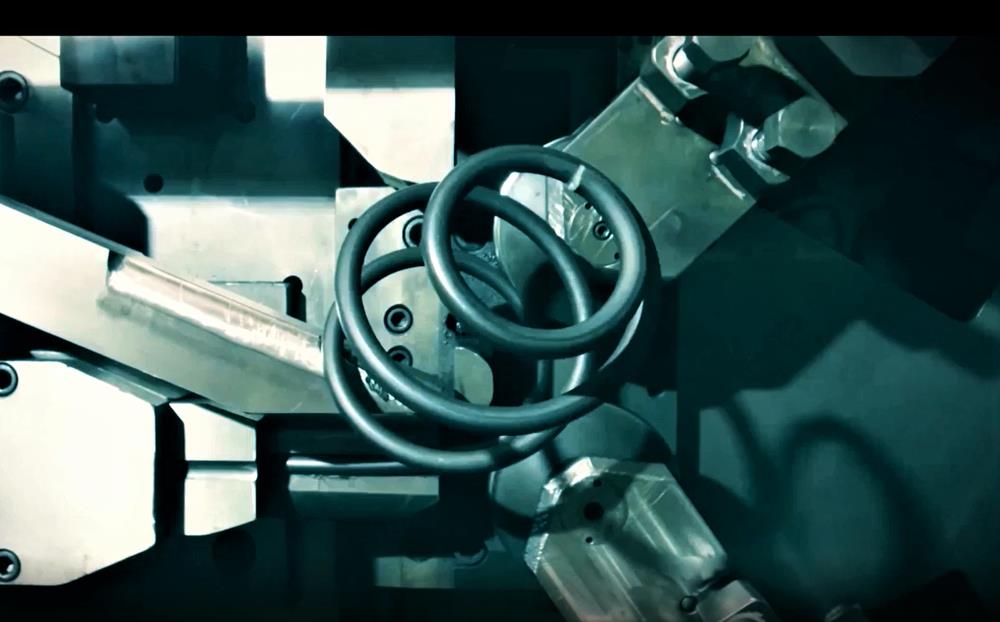

При изготовлении пружин на Уральском пружинном заводе используются традиционные технологии с применением современного импортного и отечественного оборудования, что наряду с использованием только качественного отечественного и импортного металлопроката позволяет обеспечивать высокое качество выпускаемой продукции.

Заводская испытательная лаборатория оснащена современным оборудованием, имеет свидетельство об оценке состояния измерений в лаборатории ФБУ «ЦСМ Республики Башкортостан».

Цены пружин зависят:

Список выпускаемой продукции:
